6.1 Kit pour unité de mise en contact type LKE 500
Kit pour unité de mise en contact prête au câblage et extensible comme appareil de table pour laboratoire, développement, etc.
Unité de base:
Approprié à la mise en contact de connecteurs plats, cosses de câbles, embouts, extrémités étamées, etc.
En option, équipée de 3 à 5 éléments de mise en contact LKV D4 / D6 / D9, c.a.d. adaptée aux conducteurs qui doivent être mis en contact. L’unité de base comporte une touche d’ouverture centrale pour desserrer rapidement tous les conducteurs après le test. Indiquez le nombre des éléments de mise en contact ainsi que la taille désirée des ouvertures de contact (diamètre 4 / 6 / 9 mm) dans la commande.
Exemple de commande:
LKE 500-KG4 -T- 1/4 2/4 3/4 4/6 désigne une unité de base avec 4 éléments de mise en contact.
Les éléments 1 – 3 avec l’ouverture de mise en contact 4 mm et l’élément avec un diamètre de 6 mm.
Données de commande:
N° de commande.: LKE 500-KG3 -T- 1/__2/__3/__
N° de commande.: LKE 500-KG4 -T- 1/__2/__3/__4/__
N° de commande.: LKE 500-KG5 -T- 1/__2/__3/__4/__5/__
Unité de base:
Approprié à la mise en contact de connecteurs plats, cosses de câbles, embouts, extrémités étamées, etc.
En option, équipée de 3 à 5 éléments de mise en contact LKV D4 / D6 / D9, c.a.d. adaptée aux conducteurs qui doivent être mis en contact. L’unité de base comporte une touche d’ouverture centrale pour desserrer rapidement tous les conducteurs après le test. Indiquez le nombre des éléments de mise en contact ainsi que la taille désirée des ouvertures de contact (diamètre 4 / 6 / 9 mm) dans la commande.
Exemple de commande:
LKE 500-KG4 -T- 1/4 2/4 3/4 4/6 désigne une unité de base avec 4 éléments de mise en contact.
Les éléments 1 – 3 avec l’ouverture de mise en contact 4 mm et l’élément avec un diamètre de 6 mm.
Données de commande:
N° de commande.: LKE 500-KG3 -T- 1/__2/__3/__
N° de commande.: LKE 500-KG4 -T- 1/__2/__3/__4/__
N° de commande.: LKE 500-KG5 -T- 1/__2/__3/__4/__5/__

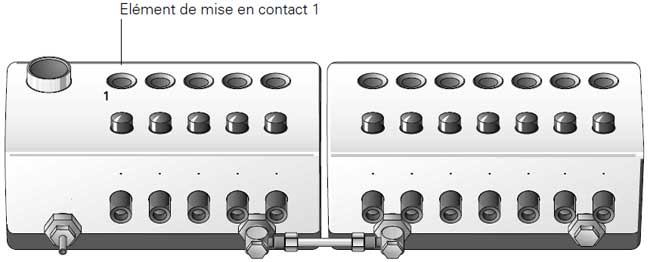

6.2 Kit pour unité de mise en contact type LKE 500
Unité d’extension
En option, équipée de 5 à 7 éléments de mise en contact LKV D4 / D6 / D9, c.a.d. adaptée aux conducteurs qui doivent être mis en contact. Indiquez le nombre des éléments de mise en contact ainsi que la taille désirée des ouvertures de contact (diamètre 4 / 6 / 9 mm) dans la commande.
Exemple de commande:
Cf. unité de base
Données de commande:
N° de commande.: LKE 500-KE5 - 1/__2/__3/__4/__5/__
N° de commande.: LKE 500-KE6 - 1/__2/__3/__4/__5/__6/__
N° de commande.: LKE 500-KE7 - 1/__2/__3/__4/__5/__6/__7/__
Pièce de raccordement:
Une pièce de raccordement prête au câblage est disponible pour la connexion des deux unités.
Données de commande:
N° de commande.: LKE - E - V
En option, équipée de 5 à 7 éléments de mise en contact LKV D4 / D6 / D9, c.a.d. adaptée aux conducteurs qui doivent être mis en contact. Indiquez le nombre des éléments de mise en contact ainsi que la taille désirée des ouvertures de contact (diamètre 4 / 6 / 9 mm) dans la commande.
Exemple de commande:
Cf. unité de base
Données de commande:
N° de commande.: LKE 500-KE5 - 1/__2/__3/__4/__5/__
N° de commande.: LKE 500-KE6 - 1/__2/__3/__4/__5/__6/__
N° de commande.: LKE 500-KE7 - 1/__2/__3/__4/__5/__6/__7/__
Pièce de raccordement:
Une pièce de raccordement prête au câblage est disponible pour la connexion des deux unités.
Données de commande:
N° de commande.: LKE - E - V
| Caractéristiques techniques pour l’unité de base et d’extension: | |
| Alimentation en air comprimé: | Air filtré et sec de ~ 6 bar |
| Raccord d‘air comprimé: | Raccord fileté pour tuyau en plastique NW 3 mm |
| Connexion électrique: | Lignes de laboratoire avec fiche lamellaire 4 mm |
| Capacité de charge maxi: | 380 V ~/16 amp. (capacité de charge plus élevée sur demande) |
| Carter: | Polystyrol 150 x 80 x 55 mm (gris clair/gris foncé) |
