5.1 Kit pour unité de mise en contact type LKE 400 / 400V / 400T / 400VT
Kit pour unité de mise en contact prête au câblage pour le montage dans des postes d‘essai, systèmes de test, etc. Version standard comportant 4 à 14 points de mise en contact. Version
spéciale pour la mise en contact de conducteurs individuels notamment si de tailles de trame plus faibles sont necessaires. Approprié à la mise en contact de conducteurs individuels avec des
extrémités étamés, embouts, connecteurs plats, etc. La version spéciale est approprié aux extrémités de ligne non dénudées.

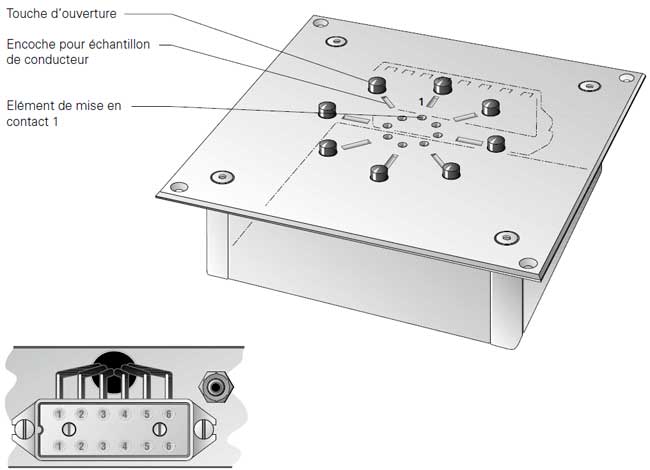

L’unité de mise en contact est équipée de modules de mise en contact de la série LKV-12, notamment du type de carter LKV-12/VA. La taille de trame (diamètre des ouvertures de mise en contact) dépend du type de carter des modules de mise en contact et est déterminée après avoir défini les versions de module. Les composants individuels sont reliés par un bornier ou une réglette à douilles SUB-D. L’unité est complétée par un raccord d‘air comprimé NW 3 mm. Le kit contient toutes les pièces détachées nécessaires à la fabrication d´une unité de mise en contact complète prête à être connectée.
L’unité de mise en contact est équipée de modules de mise en contact de la série LKV-12, notamment du type de carter LKV-12/VA. La taille de trame (diamètre des ouvertures de mise en contact) dépend du type de carter des modules de mise en contact et est déterminée après avoir défini les versions de module. Les composants individuels sont reliés par un bornier ou une réglette à douilles SUB-D. L’unité est complétée par un raccord d‘air comprimé NW 3 mm. Le kit contient toutes les pièces détachées nécessaires à la fabrication d´une unité de mise en contact complète prête à être connectée.
5.2 Kit pour unité de mise en contact type LKE 400 / 400V / 400T / 400VT
Votre commande
Indiquez dans votre commande d’abord le type approprié de l‘unité de mise en contact.
Type LKE 400 sans vanne magnétique et touche d’ouverture centrale.
Type LKE 400 V avec vanne magnétique sans touche d’ouverture centrale.
Type LKE 400 T avec touche d’ouverture centrale pneum. sans vanne magnétique.
Type LKE 400 VT avec vanne magnétique et touche d’ouverture centrale.
Sélectionnez ensuite le nombre et le type des modules de mise en contact. Vous avez la possibilité d’arranger tous les modules disponibles de la série LKV-12 selon vos exigences. Le carter spécial LKV-12/VA est utilisé pour plus de 8 points de mise en contact. Cela permet de tailles de trame plus petites mais uniquement des ouvertures de mise en contact jusqu’à 4 mm maxi.
Exemple
Point de mise en contact 1 – 4/module de mise en contact type LKV-D4
Point de mise en contact 5 – 6/module de mise en contact type LKV-D9
Point de mise en contact 7 – 8/module de mise en contact type LKV-D2,0/NA
Cotes
Cotes du carter et de la plaque de recouvrement.
Important!
La capacité de charge des modules dépend de la surface de contact, respectivement de la résistance de contact entre le piston de serrage et le conducteur. L’expérience montre qu’une capacité de charge de 380V/16A est possible avec une surface de contact correspondante. Pour cette raison, la mise en contact par aiguille ne peut être chargée que dans une mesure très faible et n‘est généralement appropriée qu‘aux tests de continuité.
Attention!
Les modules et unités de mise en contact doivent être utilises conformément à l’emploi prévu selon nos spécifications. Leur mise en service est interdite jusqu’à ce qu’il soit constaté que l‘ensemble de l‘installation correspond aux règlements de sécurité.
Indiquez dans votre commande d’abord le type approprié de l‘unité de mise en contact.
Type LKE 400 sans vanne magnétique et touche d’ouverture centrale.
Type LKE 400 V avec vanne magnétique sans touche d’ouverture centrale.
Type LKE 400 T avec touche d’ouverture centrale pneum. sans vanne magnétique.
Type LKE 400 VT avec vanne magnétique et touche d’ouverture centrale.
Sélectionnez ensuite le nombre et le type des modules de mise en contact. Vous avez la possibilité d’arranger tous les modules disponibles de la série LKV-12 selon vos exigences. Le carter spécial LKV-12/VA est utilisé pour plus de 8 points de mise en contact. Cela permet de tailles de trame plus petites mais uniquement des ouvertures de mise en contact jusqu’à 4 mm maxi.
Exemple
Point de mise en contact 1 – 4/module de mise en contact type LKV-D4
Point de mise en contact 5 – 6/module de mise en contact type LKV-D9
Point de mise en contact 7 – 8/module de mise en contact type LKV-D2,0/NA
Cotes
Cotes du carter et de la plaque de recouvrement.
- jusqu’à 8 points de mise en contact carter GH2 180 x 180 x 50 mm / plaque de recouvrement 220 x 220 x 3 mm
- jusqu’à 14 points de mise en contact carter GH3 255 x 180 x 50 mm / plaque de recouvrement 295 x 220 x 3 mm
| Caractéristiques techniques | |
| Alimentation en air comprimé: | Air filtré et sec d’env. 6 bar |
| Raccord d‘air comprimé: | Raccord fileté pour tuyau en polyurethane NW 3 mm
Raccord pour vanne magnétique 24 V=/env. 2 watts. |
| Carter: | Polycarbonate gris clair (libre de halogène) / plaque de recouvrement PVC grise claire |
Important!
La capacité de charge des modules dépend de la surface de contact, respectivement de la résistance de contact entre le piston de serrage et le conducteur. L’expérience montre qu’une capacité de charge de 380V/16A est possible avec une surface de contact correspondante. Pour cette raison, la mise en contact par aiguille ne peut être chargée que dans une mesure très faible et n‘est généralement appropriée qu‘aux tests de continuité.
Attention!
Les modules et unités de mise en contact doivent être utilises conformément à l’emploi prévu selon nos spécifications. Leur mise en service est interdite jusqu’à ce qu’il soit constaté que l‘ensemble de l‘installation correspond aux règlements de sécurité.
