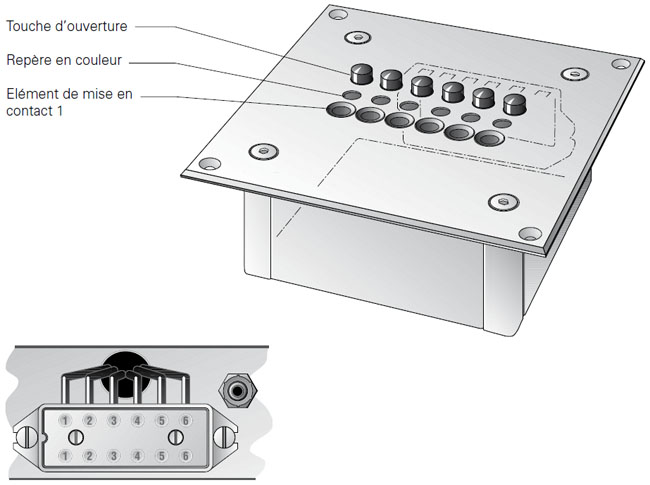

4.1 Kit pour unité de mise en contact type LKE 300 / 300 V
L’unité de mise en contact est équipée des modules de mise en contact de la série LKV-12 avec une taille de trame 15 mm. Les composants individuels sont reliés par un bornier ou une réglette à douilles SUB-D. L’unité est complétée par un raccord d‘air comprimé NW 3 mm. Le kit contient toutes les pièces détachées nécessaires à la fabrication d´une unité de mise en contact complète prête à être connectée.
Le modèle LKE 300 V est en plus équipé d’une vanne magnétique à 3 voies 24V=. Tous les modules de mise en contact peuvent être ouverts en même temps au moyen du signal de contrôle „Test terminé-échantillon OK“.
4.2 Kit pour unité de mise en contact type LKE 300 T / 300 VT
L’unité de mise en contact est équipée des modules de mise en contact de la série LKV-12 avec une taille de trame 15 mm. Les composants individuels sont reliés par un bornier ou une réglette à douilles SUB-D. L’unité est complétée par un raccord d‘air comprimé NW 3 mm. Le kit contient toutes les pièces détachées nécessaires à la fabrication d´une unité de mise en contact complète prête à être connectée.
Le modèle LKE 300 T comporte une touche d’ouverture centrale pneumatique. Celle-ci permet d’ouvrir en meme temps manuellement tous les modules de mise en contact après avoir terminé le test.
Le modèle LKE 300 VT comporte la vanne magnétique et la touche d’ouverture centrale. Le signal „Test terminé-échantillon OK“ coupe l‘alimentation de la vanne magnétique (24V=) et ouvre tous les éléments de mise en contact. L’échantillon peut être prélevé. En cas d‘erreur, les modules restent fermés et la mise en contact est ouverte au moyen de la touche d‘ouverture centrale.
4.3 Kit pour unité de mise en contact type LKE 300 / 300 V / 300 T / 300 VT
Indiquez dans votre commande d’abord le type approprié de l‘unité de mise en contact.
Type LKE 300 sans vanne magnétique et touche d’ouverture centrale.
Type LKE 300 V avec vanne magnétique sans touche d’ouverture centrale.
Type LKE 300 T avec touche d’ouverture centrale pneum. sans vanne magnétique.
Type LKE 300 VT avec vanne magnétique et touche d’ouverture centrale.
Sélectionnez ensuite le nombre et le type des modules de mise en contact.
Vous avez la possibilité d’arranger tous les modules disponibles de la série LKV-12 selon vos exigences.
Example
Point de mise en contact 1 – 4/module de mise en contact type LKV-D4
Point de mise en contact 5 – 6/module de mise en contact type LKV-D6
Point de mise en contact 7 – 8/module de mise en contact type LKV-D2,5
Cotes
Cotes du carter et de la plaque de recouvrement.
- carter GH1 130 x 130 x 50 mm / plaque de recouvrement 170 x 170 x 3 mm
- carter GH2 180 x 180 x 50 mm / plaque de recouvrement 220 x 220 x 3 mm
- carter GH3 255 x 180 x 50 mm / plaque de recouvrement 295 x 220 x 3 mm
Caractéristiques techniques
Alimentation en air comprimé : Air filtré et sec d’env. 6 bar
Raccord d‘air comprimé : Raccord fileté pour tuyau en polyurethane NW 3 mm
Raccord pour vanne magnétique 24 V=/env. 2 watts.
Carter : Polycarbonate gris clair (libre de halogène) / plaque de recouvrement PVC grise claire
Important!
La capacité de charge des modules dépend de la surface de contact, respectivement de la résistance de contact entre le piston de serrage et le conducteur. L’expérience montre qu’une
capacité de charge de 380V/16A est possible avec une surface de contact correspondante. Pour cette raison, la mise en contact par aiguille ne peut être chargée que dans une mesure très faible
et n‘est généralement appropriée qu‘aux tests de continuité.
Attention!
Les modules et unités de mise en contact doivent être utilises conformément à l’emploi prévu selon nos spécifications. Leur mise en service est interdite jusqu’à ce qu’il soit
constaté que l‘ensemble de l‘installation correspond aux règlements de sécurité.
4.4 Kit pour unité de mise en contact, type LKE300VT-KM32-GH3 Unité de test multiple avec 16 paires de mise en contact
Unité de test multiple dans un carter en polycarbonate avec les dimensions 255 x 180 x 50 mm, (plaque de recouvrement 295 x 220 x 3 mm) avec 32 modules de mise en contact du type LKV-D4-F/WK.
Disposés en deux rangées de 16 modules respectivement pour le contrôle multiple de modules électroniques.
Une vanne magnétique qui ouvre tous les modules de mise en contact lors du signal de test „test terminé“ est aussi intégrée. Des modules défectueux ont été enlevés auparavant en ouvrant les touches individuelles du module.
Les raccords électriques se réalisent par des connecteurs Sub-D.
