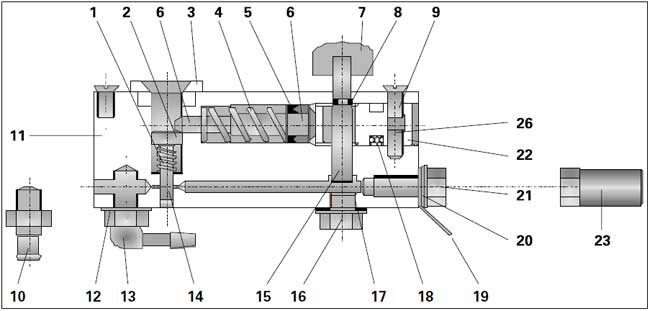

Bestell-Nr. |
|
Bestell-Nr. |
| Druckfeder |
ERS-2 01 |
Sechskantschraube M5 x 8 |
ERS-2 21 |
| Druckstück |
ERS-2 02 |
Verschlußbolzen |
ERS-2 22 |
| Trichter für Leitungseinführung |
ERS-2 03 |
Büschelsteckeranschluß elektr. |
ERS-2 23 |
| Druckfeder für Klemmkolben |
ERS-2 04 |
Klemmkolben kompl. = Pos.5 und 6 |
ERS-2 24 |
| Dichtung für Klemmkolben |
ERS-2 05 |
Etikett zur Beschriftung (ohne Abb.) |
ERS-2 25 |
|
|
|
|
| Klemmkolben |
ERS-2 06 |
Gewindestift – M3 x 5 |
ERS-2 26 |
| Knopf für Entlüftung |
ERS-2 07 |
Abdeckplatte für LKV (ohne Abb.) |
ERS-2 27 |
| O-Ring für Druckstange |
ERS-2 08 |
Abdeckplatte für LKV breit für |
ERS-2 28 |
| PA-Senkschraube – M3 x 10 |
ERS-2 09 |
Drucktaster/Schalter (o.Abb.) |
|
| Stecknippel gerade |
ERS-2 10 |
Polyurethan-Ester-Schlauch / blau |
ERS-2 29 |
| M5a – 3 mm für Luftanschluß |
|
NW 3 mm / 1 m |
|
|
|
|
|
| Gehäuse |
ERS-2 11 |
Polyamid-12 w Kunststoffschlauch |
ERS-2 30 |
| Dichtring - PVC |
ERS-2 12 |
nach DIN 73 378, Aussendurchm. |
|
| Stecknippel abgewinkelt |
ERS-2 13 |
4 mm / Innendurchm. 2,7 mm / |
|
| Steuerschieber – |
ERS-2 14 |
schwarz / 1 m“ |
|
| muß von RAWE eingepaßt werden |
|
|
|
| Druckstange |
ERS-2 15 |
Teflon-Öl für Steuerschieber / ca. 2ml |
ERS-2 50 |
|
|
Spezialschmierfett für Klemmkoben / |
ERS-2 51 |
| Sechskantschraube M5 x 5 vernickelt |
ERS-2 16 |
ca. 2ml |
|
| Filzdichtung |
ERS-2 17 |
Service Kit LKV beinhaltet Ersatzteile |
ERS-2 55 |
| O-Ring für Verschlußbolzen |
ERS-2 18 |
ERS-2 01, 03, 04, 05, 08, 17, 18, 50, 51 |
|
| Flachstecker abgewinkelt |
ERS-2 19 |
Service Kit LKT beinhaltet Ersatzteile |
ERS-2 56 |
| Alu-Dichtring |
ERS-2 20 |
ERS-2 03, 04, 05, 08, 18, 51 |
|
