Anschlußfertige Kontaktiereinheit für Prüfzwecke
LKE 600-T und LKE 600-VT
Anschlussfertige Kontaktiereinheit Typ LKE 600-T
6 Kontaktiermodule Typ LKT
Pneumatische Zentral-Öffnungstaste
Maße: Deckplatte 160 x 114 x 3 mm
Gehäuse 120 x 69 mm / Einbautiefe 45 mm

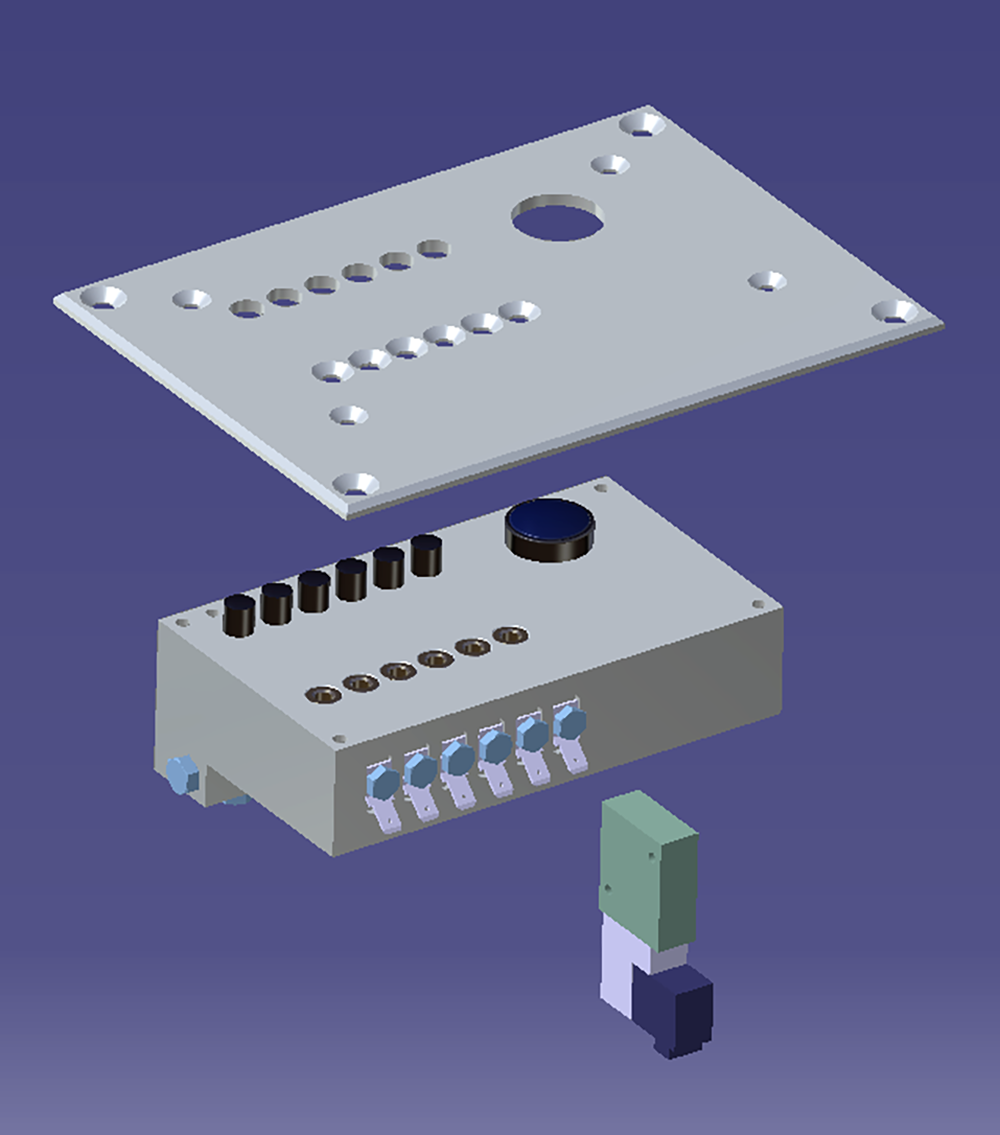

Anschlussfertige Kontaktiereinheit Typ LKE 600-VT
6 Kontaktiermodule Typ LKT
Magnetventil 24 V=
3-pol. Zentral-Öffnungstaste
Maße: Deckplatte 160 x 114 x 3 mm
Gehäuse 120 x 69 mm / Einbautiefe 70 mm
Funktion
Bei eingeschalteter Druckluft ist die Kontaktieröffnung
geschlossen. Nach Drücken der LKT-Taste kann die Leitung eingesteckt werden. Mit Loslassen der Taste wird die
Leitung kontaktiert. Nach erfolgter Prüfung ihres Produktes
werden die Module mittels Zentralöffnungstaste oder
Magnetventil geöffnet.
Technische Daten
Gehäuseblock Kunststoff POM-schwarz, 6 Kontaktiermodule
Rastermaß 10 mm. Pneumatik- Anschluss 6 bar.
Elektrische Anschlüsse Flachstecker 4,8 x 0,8 mm
Durchmesser der Leitungsaufnahmen 1,5 bis 4,0 mm
Deckplatten schwarz oder hellgrau, wählbar.
